Выбор на это устройство пал только лишь из-за особенностей конструкции и размеров данного агрегата. Я являюсь обладателем горизонтального корпуса с высотой 14,5 сантиметров (стандартный блок питания ATX уже не влезает). Конечно, если бы у меня была стандартная "башня", то возможно я выбрал бы что-то с большими габаритами с 12-ти или даже с 14-ти сантиметровым вентилятором.
Итак, Deepcool Iceedge 400FS: |
| В коробке |
 |
| Без коробки, но с маленькой коробочкой |
Есть еще гламурная готичная версия 400XT благородного черного цвета, которая стоит на 5% дороже, но я покупал именно эту. Почему? Жадный? Нет, потому что все равно эту красоту никто не увидит, да и корпус у меня серебристый.
В спецификации указан вес 585 грамм. Из которых на радиатор приходится около 350 грамм, на вентилятор - 110. Оставшиеся 125 грамм - это содержимое коробочки:
 |
| Богатое содержимое маленькой коробочки |
3 - крепление для разъема LGA-775, но можно обойтись и без него с помощью гаек (9).
4 - кронштейн для разъемов LGA-775, 1155, 1156. Логично, что и к LGA-1150 подойдет.
5 - болтики для крепления кронштейнов к радиатору
6 - болтики для крепления радиатора к материнской плате.
7 - изоляционные шайбочки, одной стороной они приклеиваются к материнской плате, а другой к гайке (9) или креплению (3). Причем можно приклеивать или обе стороны или только одну, а можно и вообще не приклеивать - дело вкуса.
8 - зажимы для болтиков (6), о нем будет сказано подробнее.
9 - гайки, выполняют функцию крепления (3) для разъемов LGA-1155, 1156, 1366.
10 - кронштейн для разъемов LGA-1366.
11 - зажим для всей линейки современных разъемов от AMD.
12 - термопаста.
Вентилятор крепится спереди:
или сзади:
Крепится одинаково хорошо, но не идеально:
Фактический размер вентилятора составляет 95 мм, а прорезь рассчитана на 93 мм, поэтому вентилятор оказывается немного перекошенным и не помещается в специально сделанный для него паз. Явная недоработка инженеров. Вентилятор покрыт термопластичным эластомером черного цвета, поэтому приятен на ощупь и по задумке должен гасить вибрацию.
Переходим к кронштейнам. Известно, что у Intel большая любовь к частым изменениям разъемов. Из "домашних" разъемов можно выделить 3 семейства: T (LGA 775), H (LGA 1156, LGA 1155, и LGA 1150) и B (LGA 1366). У каждого из этих семейств свое расстояние между отверстиями (для фиксации радиатора) на материнской плате и они не совместимы друг с другом. В Deepcool решили вопрос универсальности с помощью зажимов и кронштейнов. Нужно только подобрать подходящий кронштейн, вставить зажим и зафиксировать в нем болтик. Для семейства T и H используется один кронштейн, отличие в расположении зажимов. Все варианты показаны на следующем фото:
 |
| 1 - T (LGA 775), 2 - H (LGA 1156, LGA 1155, LGA 1150), 3 - B (LGA 1366) |
Сама установка подробно описана и снабжена рисунками в инструкции к кулеру.
Для процессоров от AMD все гораздо проще. Используется один стандартный зажим и его установка тоже подробна описана.
Очень хвалят полированное медное основание. Или мне не повезло, или я выбрал неправильный ракурс, но смотрите сами:
Установленный кулер на материнской плате с процессором Intel выглядит так:
А можно и развернуть и гнать воздух через блок питания:
С AMD ситуация иная. Из-за наличия тепловых трубок производитель предлагает единственное размещение:
Кстати, показано самое неудобное размещение. Дело в том, что при такой установке вентилятору мешает пластиковая деталь зажима:
На следующей фотографии хорошо видно, что вентилятор смещен относительно радиатора:
поэтому при установке одного вентилятора зажим лучше располагать с противоположной стороны, а при установке 2 вентиляторов - мириться с данным недостатком.
У меня же ситуация еще хуже. Кулер покупался для охлаждения процессора AMD и мне надо развернуть радиатор на 90 градусов, т.к. только при таком положении он не мешает установленному DVD-приводу. Кроме того реальная высота установленного кулера от уровня материнской платы составляет 14 сантиметров:
соответственно в мой корпус он просто не поместится.
На этом месте обзор можно было бы и закончить, если бы это был не я.

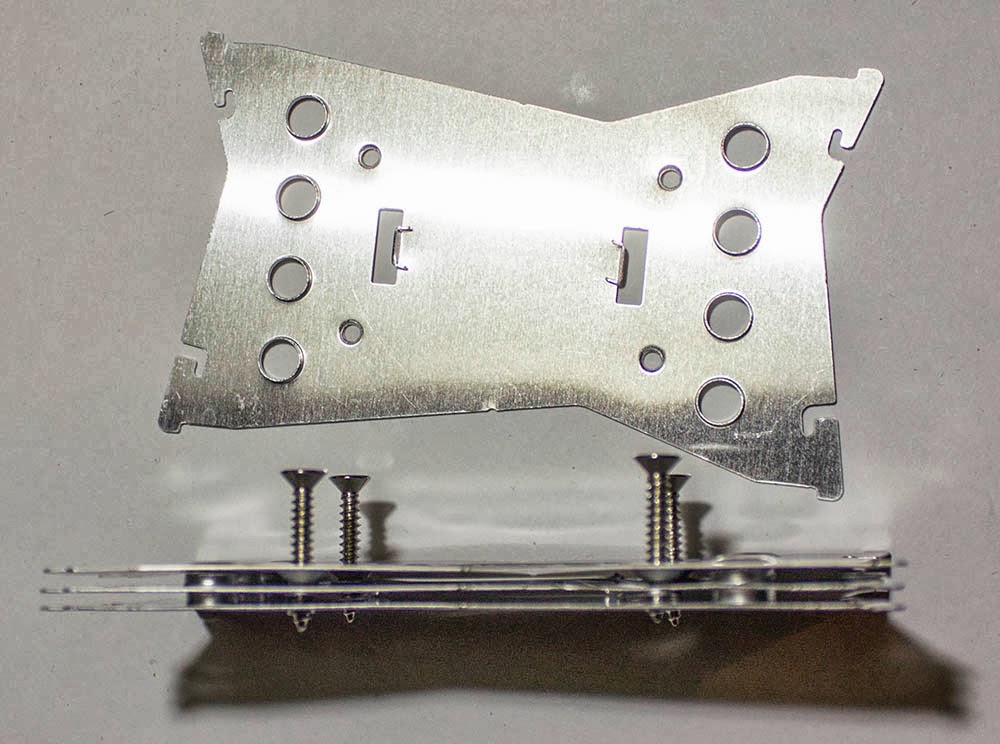

Оказывается, второе отверстие на кронштейне для LGA-1366 практически идеально подходит для крепления к отверстиям на материнской плате с процессорами от AMD:
Диаметр отверстий отличается, но при затягивании гайки нет никакого люфта и радиатор держится мертво.
Можно считать это недокументированными возможностями от производителя:
Теперь надо что-то придумать с высотой. Радиатор довольно сильно выступает над крышкой корпуса:
Накрываем крышечкой:
Теперь можно добавить немного эстетики и прикрутить на место верхнюю пластину:
так и было :)
Снова закрываем крышку:
Теперь надо как-то оценить эффективность обновки.
Сравнивать буду с боксовым Foxconn 2ZR71-409, который тоже на тепловых трубках
Foxconn 2ZR71-409 в простое, без нагрузки:
Deepcool Iceedge 400FS сразу после включения (без установленного вентилятора):
Foxconn 2ZR71-409 через час после включения, после прохождения всех процессорных тестов AIDA64:
Deepcool Iceedge 400FS через час после включения, после прохождения всех процессорных тестов AIDA64 (без установленного вентилятора):
Deepcool Iceedge 400FS через час после включения, после прохождения всех процессорных тестов AIDA64 (с установленным вентилятором):
Подведу итог: получилось, что новый кулер под нагрузкой работает, как старый без нагрузки, да еще и видеокарта стала менее горячей, по идее такая же ситуация должна быть и с блоком питания.
